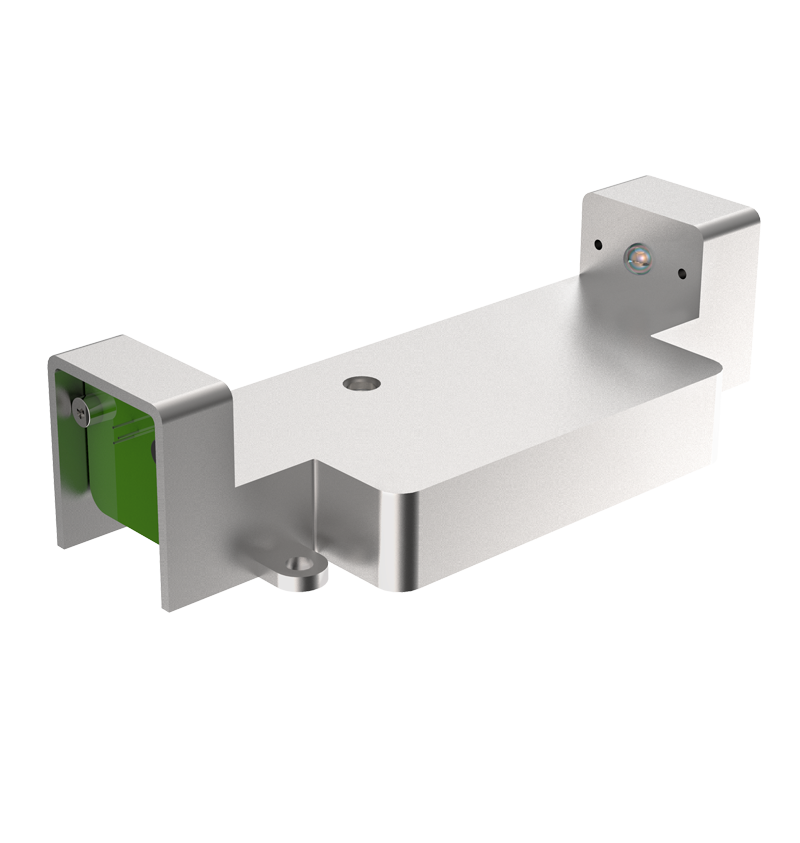

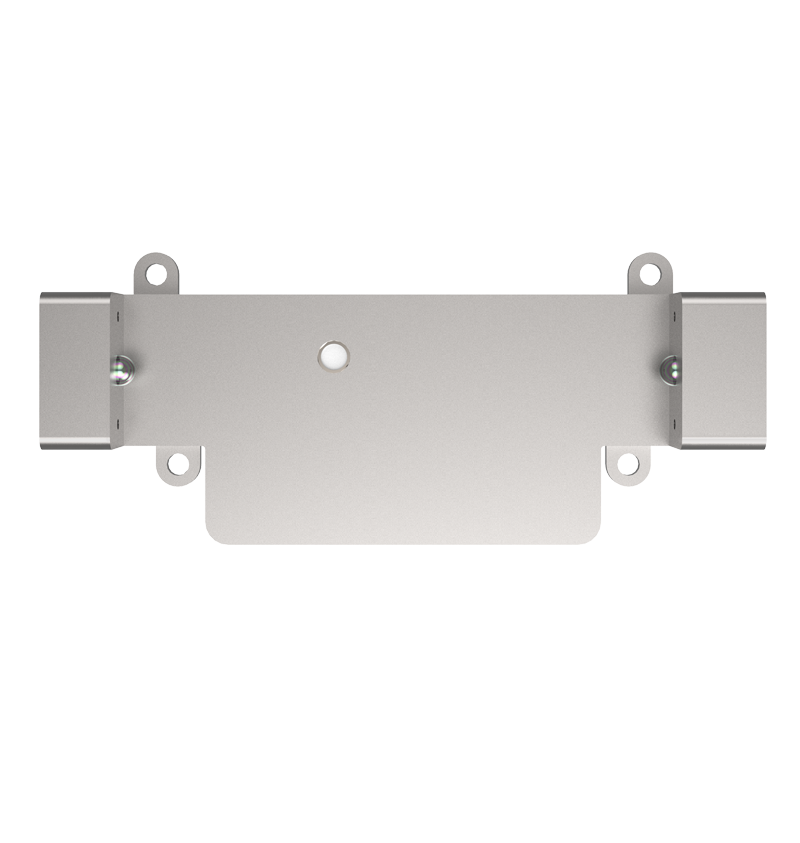

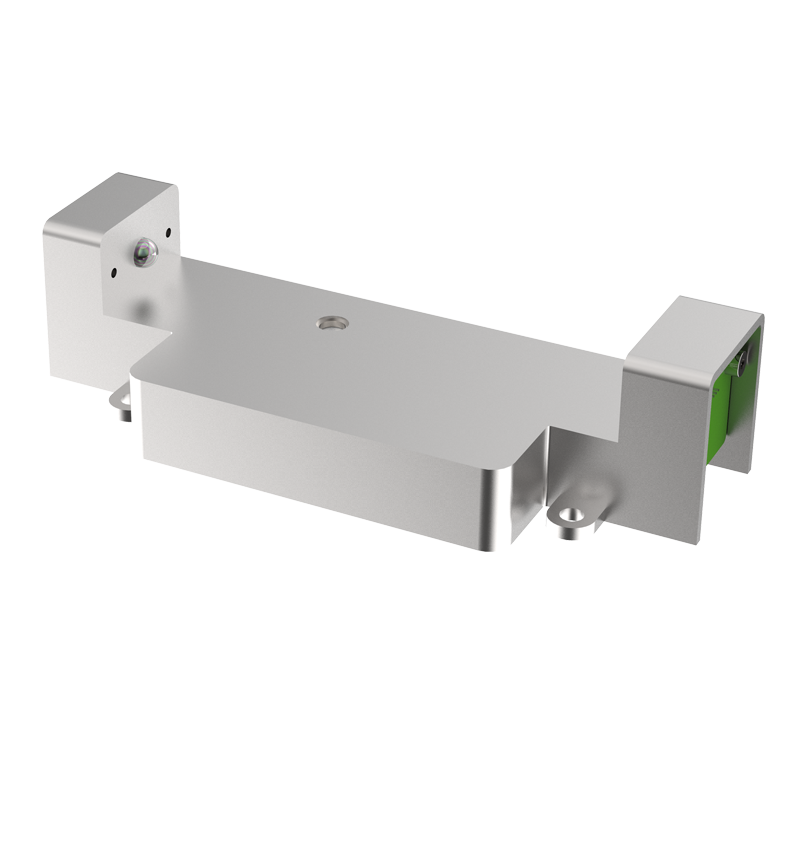

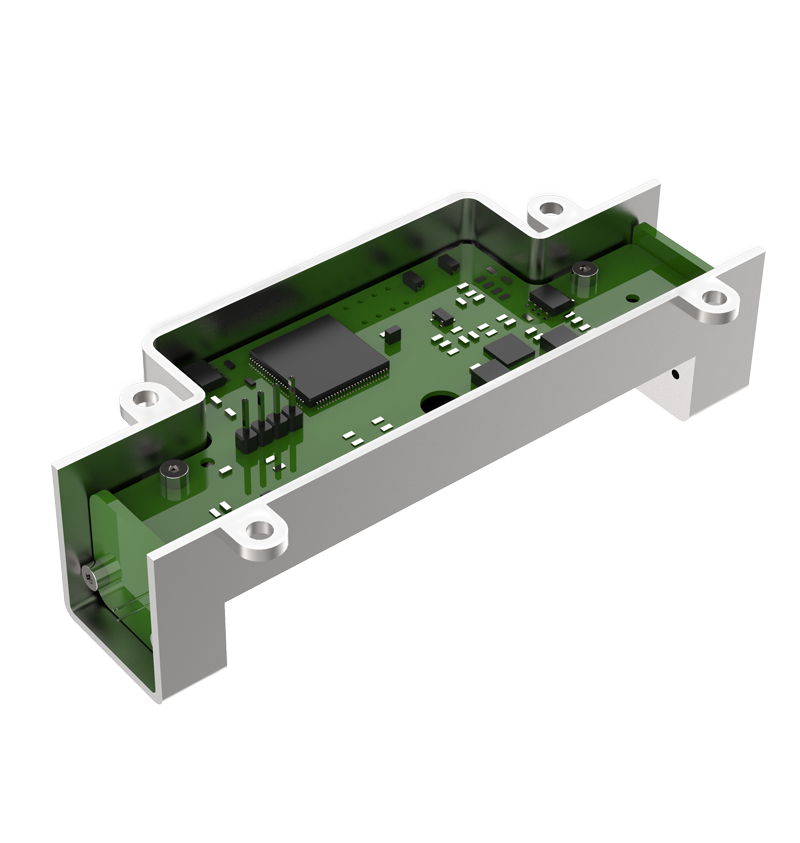

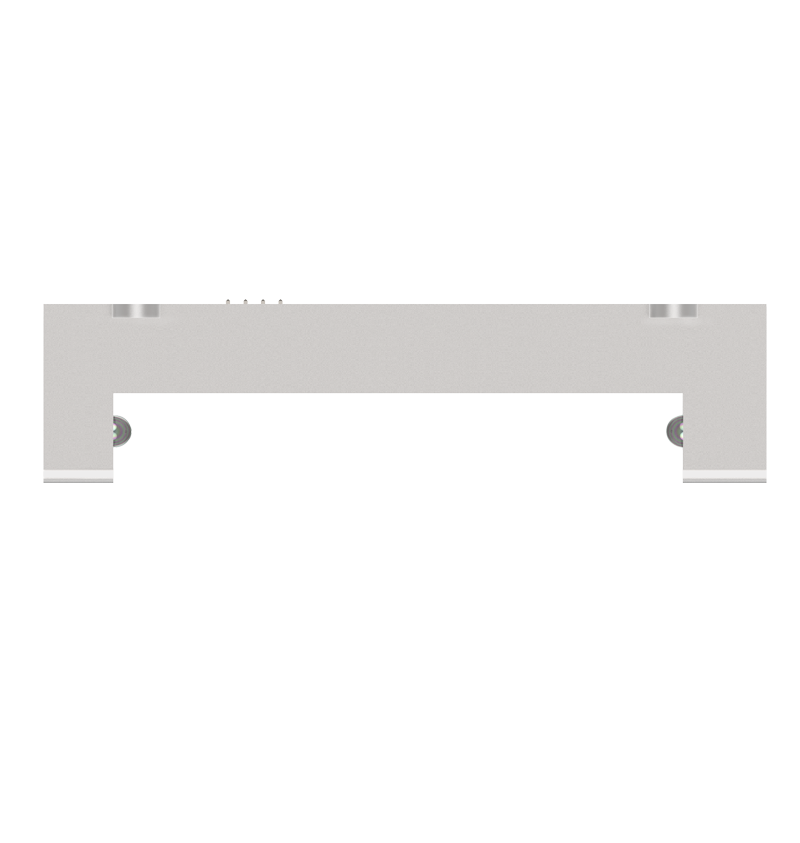

地下空间对射式甲烷传感器
QXCG102-M/A地下空间对射式甲烷传感器基于可调谐激光气体吸收光谱技术(TD-LAS)开发,采用1653.7nm激光对甲烷气体进行特征“指纹谱”吸收探测,抗水汽或其他气体干扰,传感器采用对射式光路设计,结构简单,稳定可靠;选用低温性能优异的激光器和光电探测器器件及采用宽温温度补偿修正算法,环境适用性强;标准电压供电和标准通讯协议及接口设计,通用性强;本安型防爆设计。该产品作为地下空间可燃气体监测仪的核心部件,用于地下空间燃气泄漏探测报警。
产品介绍


产品特点


   激光甲烷特征“指纹谱”吸收探测,抗干扰强


   无损吸收探测,抗中毒,寿命长
   激光探测,稳定性好,免校准

   对射光路设计,结构简单,稳定可靠
   宽温温度补偿修正算法,高低温等环境适应性强

   标准接口设计,通用性强
   本安型防爆设计





产品性能及技术指标


    技术指标

  标准版 宽温版

  QXCG102-M/A-20-10-10 QXCG102-M/A-20-10-20
技术参数 测量气体 甲烷 甲烷
检测方式 激光式 激光式
采样方式 扩散式 扩散式
测量范围 0-20%VOL 0-20%VOL
测量误差 ±0.1%VOL,0-1%VOL ±0.1%VOL,0-1%VOL
±10%真值,1-20%VOL ±10%真值,1-20%VOL
检测下限 0.2%VOL 0.2%VOL
最小分辨率 0.01%VOL 0.01%VOL
响应时间 T90<10s T90<10s
工作参数 工作电压 3.3VDC 3.3VDC
工作温度 -10℃-60℃ -20℃-60℃
工作湿度 0~99%RH(非凝结) 0~99%RH(非凝结)
防爆等级 本安型 本安型
重量尺寸 产品重量 <300g <300g
产品尺寸 105mm×47mm 105mm×47mm




产品应用场景


  本产品主要用于地下空间可燃气体监测仪,作为可燃气体监测仪的核心部件,进行燃气泄漏探测报警,可广泛应用于燃气井、电力井、排水井及污水井等场所的可燃气体监测仪。
